Leica iCON Site Excavator 3D süsteem

UUS STORENTIS

Leica iCON Site Excavator GPS100, CC200 10” 3D-süsteem

Terviklik 3D-masinjuhtimise lahendus ekskavaatoritele, mis aitab suurendada täpsust, lihtsustada igapäevatööd ja tuua digitaalse ehituse töövoo otse masina kabiini.

UUS TASE KAEVETÖÖDEL

Nutikamad kaevetööd suurema täpsuse ja väiksema käsitsitöö mahuga

Leica iCON Site Excavatori 3D-masinjuhtimise süsteem aitab operaatoritel teha kaevetöid kiiremini, täpsemalt ja enesekindlamalt. Digitaalsed projektiandmed, reaalajas juhised ja täpne positsioneerimine vähendavad käsitsi märkimise vajadust ning kulukaid ümbertegemisi.

Suurem täpsus

Kaevake nõutud sügavuse, asukoha ja kalde järgi, kasutades ekskavaatori kabiinis reaalajas 3D-juhiseid.

Suurem tootlikkus

Vähendage korduvate mõõtmiste vajadust ja võimaldage operaatoritel pinnasetöid tõhusamalt teha.

Vähem ümbertegemist

Vähendage liigset kaevamist, tarbetut materjali eemaldamist, jäätmeid ja kulukaid parandusi.

Ühtne digitaalne töövoog

Ühendage kaevamine, mõõdistamine, märkimine, pindade loomine ja andmevahetus üheks terviklikuks süsteemiks.

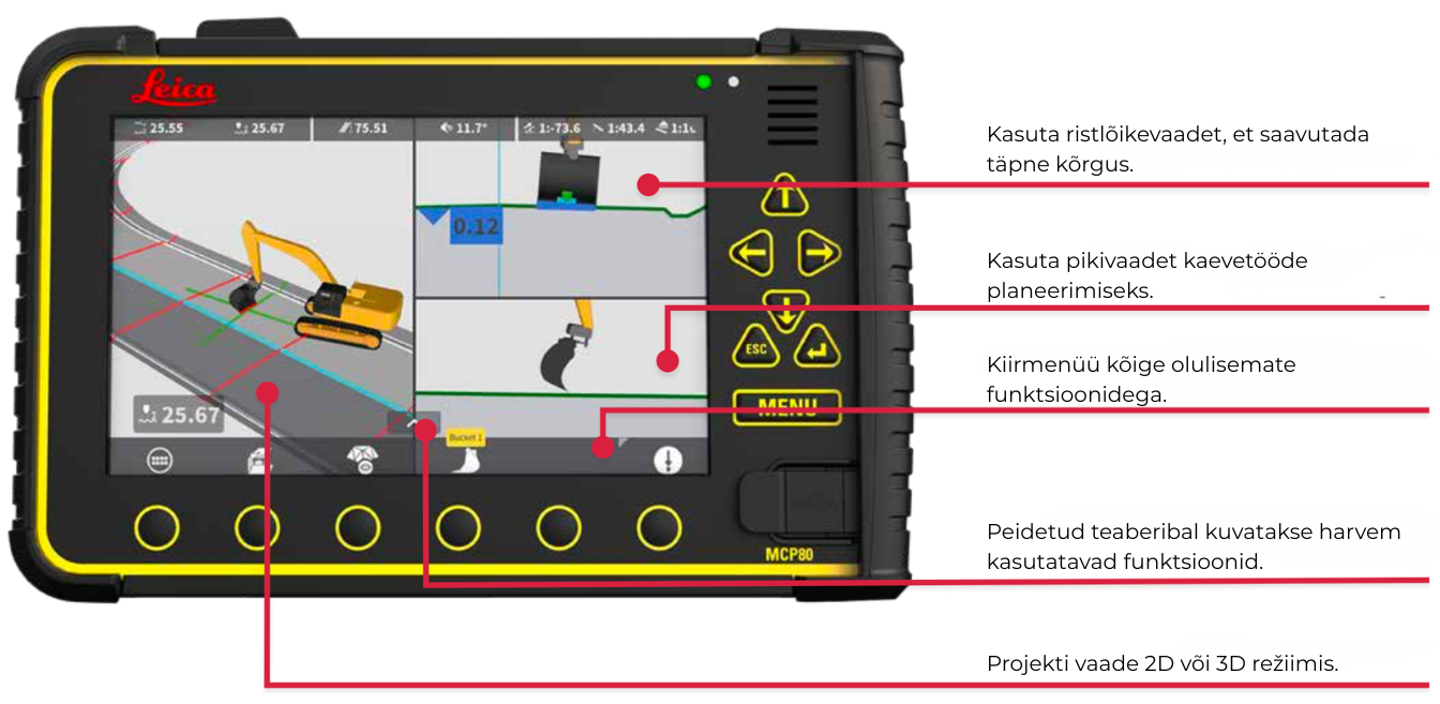

INTUITIIVNE 3D-OPERAATORIEKRAAN

Kõik vajalik otse kabiinis

Leica CC200 10-tolline puuteekraan annab operaatorile täieliku ülevaate kaevamisprotsessist. Reaalajas 2D- ja 3D-juhised, ristlõike- ja pikiprofiili vaated ning kiire juurdepääs olulisematele tööriistadele muudavad iga töö kavandamise ja teostamise lihtsamaks.

01	Ristlõike juhised Jälgige reaalajas kaevamissügavust ja kopa asendit, et saavutada nõutud kalle suurema täpsusega.
02	Pikiprofiili planeerimine Visualiseerige kogu kaeveprofiil ja kavandage töö enne iga kaevetappi tõhusamalt.
03	Projekti 2D- ja 3D-vaade Lülituge plaani- ja 3D-vaate vahel, et saada selge ülevaade projekti paigutusest ja masina asukohast.
04	Kiirjuurdepääsu juhtnupud Enim kasutatavad funktsioonid on intuitiivse ekraanimenüü kaudu alati käepärast.

DIGITAALNE TÖÖVOOG

Kõik on ühendatud ühte süsteemi

Alates projektiandmete importimisest kuni kaevetööde lõpetamiseni ühendab Leica iCON kõik tööetapid ühtseks töövooks. Vähem käsitsitööd, vähem vigu ja suurem tootlikkus igas projektis.

Impordi projektiandmed

Alustage tööd otse digitaalsete projektijooniste alusel ja vähendage korduva käsitsi märkimise vajadust.

Kaevake enesekindlalt

Järgige reaalajas 3D-juhiseid, et saavutada nõutud sügavus, kalle ja asukoht.

Mõõda ja dokumenteeri

Salvestage mõõtmised, arvutage mahud ja eksportige projektiandmed alati, kui vaja.

SÜSTEEMI KOMPLEKT

Mida komplekt sisaldab?

Leica iCON Site Excavator GPS100 ja CC200 komplekt sisaldab põhilisi komponente, mida on vaja tervikliku ekskavaatori 3D-masinjuhtimise süsteemi paigaldamiseks.

Komponent	Kirjeldus
Kahe GNSS-vastuvõtjaga ekskavaatori 3D-masinjuhtimise süsteem	Sisaldab kõiki vajalikke poomi-, varre- ja kopaandureid.
Leica GPS100 GNSS-vastuvõtja	Toetab GPS-i, GLONASS-i, Galileod ja BeiDoud ning sisaldab kahte välist GNSS-antenni.
Leica CC200 10-tolline juhtpaneel	Pakub kaevamise, mõõdistamise, märkimise, joonestamise, pindade modelleerimise ja andmehalduse rakendusi.
Toite- ja andurikaablid	Sisaldab paigalduseks ja süsteemi tööks vajalikke toite- ja andurikaableid.
Kallutuskopa andur	Jälgib kopa nurka kaevamis- ja planeerimistööde ajal.
Paigaldus ja operaatori koolitus	Komplekt sisaldab paigaldust ja koolitust, et operaator saaks lahendust kindlalt ja turvaliselt kasutama hakata.
RTK-paranduste tugi	Toetab internetipõhiseid NTRIP-parandusi ja LaPOS RTK teenuseid.
Kasutajaliides on saadaval eri keeltes	Kasutajaliides on saadaval eesti keeles.
Kohalik garantii ja hooldus	Sisaldab üheaastast garantiid, paigaldust ja hooldustuge Eestis.

ENNE TÖÖ ALUSTAMIST

Millega tuleb arvestada?

Süsteem annab suurima kasu siis, kui masin, projektiandmed ja objekti tingimused on digitaalseks masinjuhtimise töövooks ette valmistatud.

Digitaalsed projektiandmed	Planeeritud 3D-pinna alusel töötamiseks peavad olema saadaval sobivad digitaalsed projektifailid.
Masina ühilduvus	Enne paigaldust tuleb kontrollida ekskavaatori mudelit, poomi konfiguratsiooni, lisaseadmeid ja kallutuskopa seadistust.
GNSS-paranduste kättesaadavus	Vaja on usaldusväärseid RTK-parandusandmeid NTRIP-i või LaPOS RTK teenuste kaudu.
Internetiühendus	Internetiühendus võib olla vajalik paranduste andmete vastuvõtmiseks ning seotud projektiandmete uuendamiseks.
Operaatori koolitus	Enne süsteemi iseseisvat kasutamist peab operaator läbima komplekti kuuluva sissejuhatava koolituse.
Projektipõhised nõuded	Iga projekti puhul tuleb eraldi hinnata täpsusnõudeid, objekti tingimusi ja kaevetööde liiki.

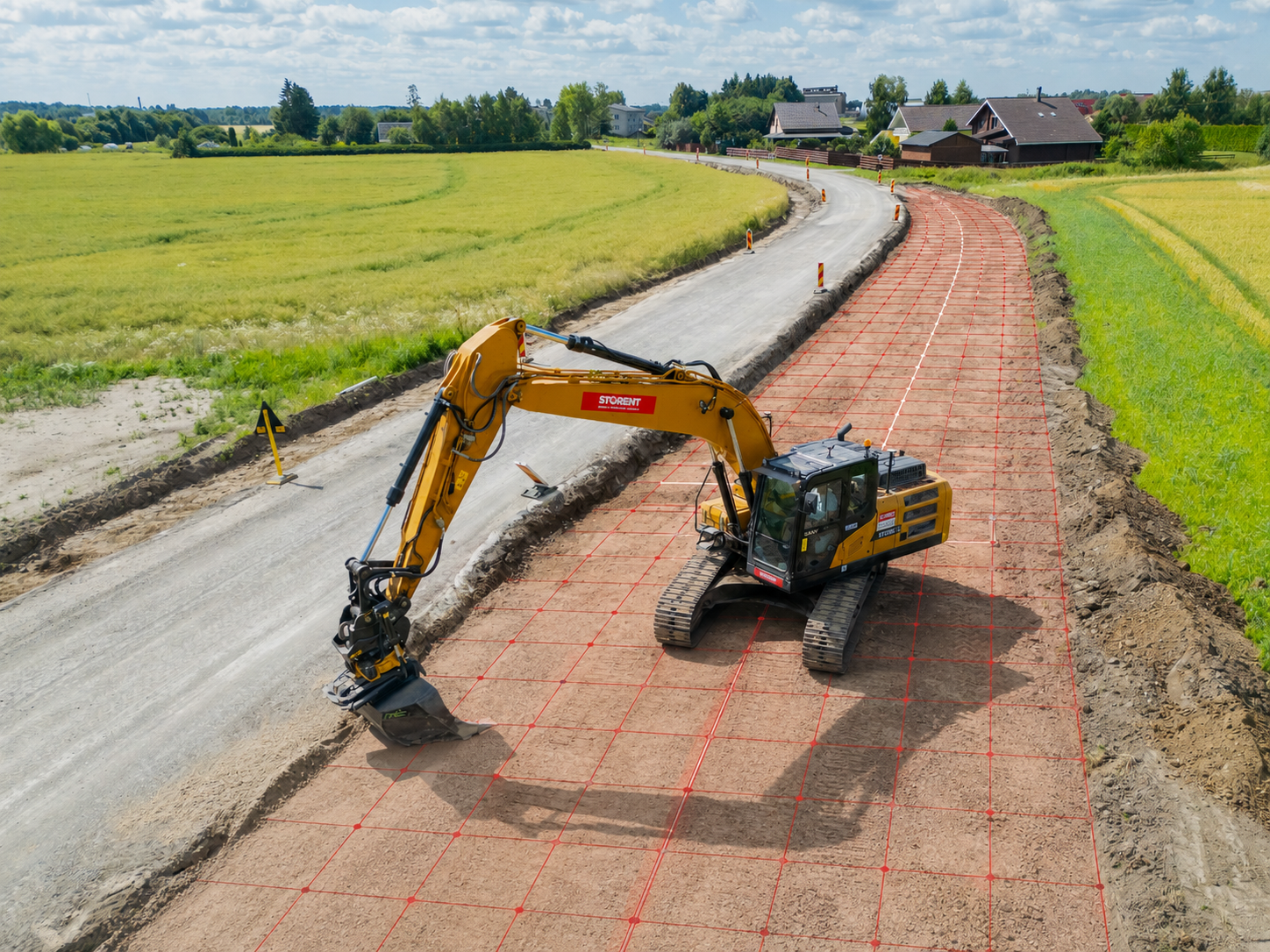

REAALSED PROJEKTID. REAALNE JÕUDLUS.

Leica iCON Site Excavator päris ehitusobjektil

Leica iCON Site Excavator töös Leica CC200 ekraan Leica masinjuhtimise süsteem
